Több oldalról megmunkált darab, szűk tűréssel — a legtöbb műhely visszaadja.
5 tengelyen, egy felfogásban, saját készülékkel. A tűrést az első és a századik darabon is tartjuk.
Bóly · Baranya · 2011 óta a szakmában
Bonyolult alkatrészek és gépészeti projektek — egy felelőssel
5 tengelyes marás, hajtott szerszámos esztergálás, saját befogás. Ahol a rajz nem egyszerű, ott vagyunk otthon — rajz vagy STEP be, napokon belül ajánlat.
Forgácsolás
CNC-marás és esztergálás egy darabtól a közepes sorozatig — ugyanazzal a tűréssel az elsőn és a századikon.
Részletek BGépészeti projektek
Tervezés, hegesztett szerkezet, gyártás és szerelés. A villamos részt állandó partnereink hozzák — a felelősség nálunk marad.
Részletek
01
2011
A szakmában
02
2022
Egy csapatban
03
400 m²
Üzemterület
04
5
Fő, egy cél
00Miért mi
Amiért velünk egyszerűbb
Három tipikus helyzet, és ahogyan mi kezeljük.
Prototípus, szerszámcsere-alkatrész, 1–20 darab — a nagyoknak nem éri meg.
Rajz vagy STEP alapján napokon belül árat adunk, gyárthatósági visszajelzéssel: hol hozható ugyanaz a funkció olcsóbban.
Forgácsolás, szerkezet, villamos munka — három beszállító, és a határidő valahol közöttük vész el.
Egy szerződés, egy projektvezető. A villamos részt partnereink viszik, a koordináció és a felelősség nálunk marad.
01Fő tevékenység
Forgácsolás, ahogy a rajz kéri
Egy darabtól a közepes sorozatig, kiszámítható minőséggel és átfutással.
CNC-marás
3 és 5 tengelyen: bonyolult 3D-geometriák, tűréses furatok, illesztések.
CNC-esztergálás
Forgásszimmetrikus alkatrészek finomfelülettel — egyedi és sorozatban.
Készülék- és befogástervezés
Saját befogás az ismétlődő darabokhoz. Ez tartja a tűrést a századik darabon is.
Mérés és dokumentáció
Mérési jegyzőkönyv kérésre minden tételhez, anyagminőség-tanúsítvánnyal.
02Gépészeti projektek
Szerkezettől a kész gépegységig
Gépészeti tervezés, gyártás, szerelés — a villamos részt állandó partnereink hozzák, a felelősség nálunk marad.
Gépészeti tervezés
3D-modell, szilárdsági és biztonsági szempontok, gyártási rajzok, alkatrészlista.
Gyártás
Hegesztett szerkezet és forgácsolás saját üzemben: vázak, keretek, megmunkált alkatrészek — hegesztés után igazítva.

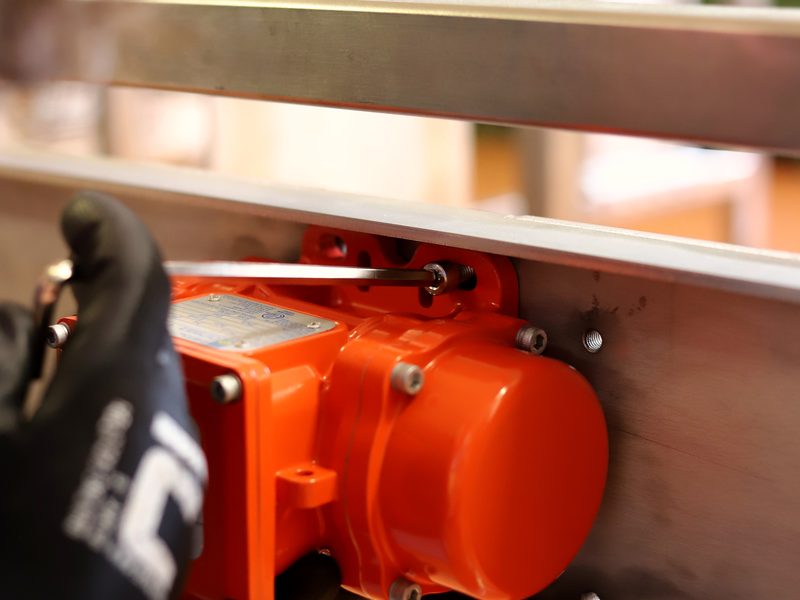

Összeszerelés
Szerelés, beállítás és próba Bólyban, gyártásközi méréssel.
Projektvezetés
Egy felelős az ajánlattól az átadásig — a partnerek koordinálása is nála van.
03Hogyan dolgozunk
Igénytől átadásig, öt lépésben
Minden szakasz végén Ön dönt — nincs meglepetés a végén.
-
01
Igény
Rajz, STEP vagy pár mondat. A kérdéslistánk kiszűri, ami az árat érinti.
-
02
Ajánlat
Műszaki tartalom, hatókör, ütemterv, ár — napokon belül, nem heteken.
-
03
Tervezés
Gyártási rajzok és alkatrészlista; a villamos terv párhuzamosan készül a partnernél.
-
04
Gyártás
Forgácsolás és szerelés a saját üzemünkben, méréssel a gyártás közben.
-
05
Átadás
Összeszerelés, próba, dokumentáció; telepítés a partnerrel Önöknél.
04Felelősségi körök
Amit mi, és amit a partnereink
Kimondjuk: a villamos szakágat állandó partnerek viszik. A szerződés, a határidő és a felelősség viszont egy helyen marad — nálunk.
Saját kivitelezés
- Gépészeti tervezés és dokumentáció
- CNC-marás és esztergálás
- Hegesztett szerkezet, összeszerelés
- Készülék- és befogástervezés
- Mérés, gyártásközi ellenőrzés
- CE-dokumentáció
- Projektvezetés, ütemezés, átadás
Állandó partnerekkel
- Villamos tervezés
- Kapcsolószekrény-gyártás
- Vezérlés és PLC-programozás
- Helyszíni telepítés és beüzemelés
05Géppark
Amivel gyártunk
Négy CNC-gép viszi a forgácsolás zömét: 5 tengelyes és 3/3+1 tengelyes marás, valamint esztergálás hajtott szerszámokkal. A főbb adatok, hogy már ajánlatkérés előtt lássa: belefér-e a darab.
5 tengelyes megmunkálóközpont
DMG MORI DMU 40
Bonyolult 3D-geometriák és több oldalról megmunkált darabok egy felfogásban — kevesebb átfogás, pontosabb eredmény.
- Munkatér
- X 550 · Y 450 · Z 420 mm
- Asztal
- Ø 505 × 500 mm billenő-forgóasztal · B −35…+110° · C 360°
- Főorsó
- 15 000 1/min · SK40
- Szerszámtár
- 60 hely
- Vezérlés
- Heidenhain TNC 640 · CELOS
- Mérés
- Renishaw munkadarab-tapintó

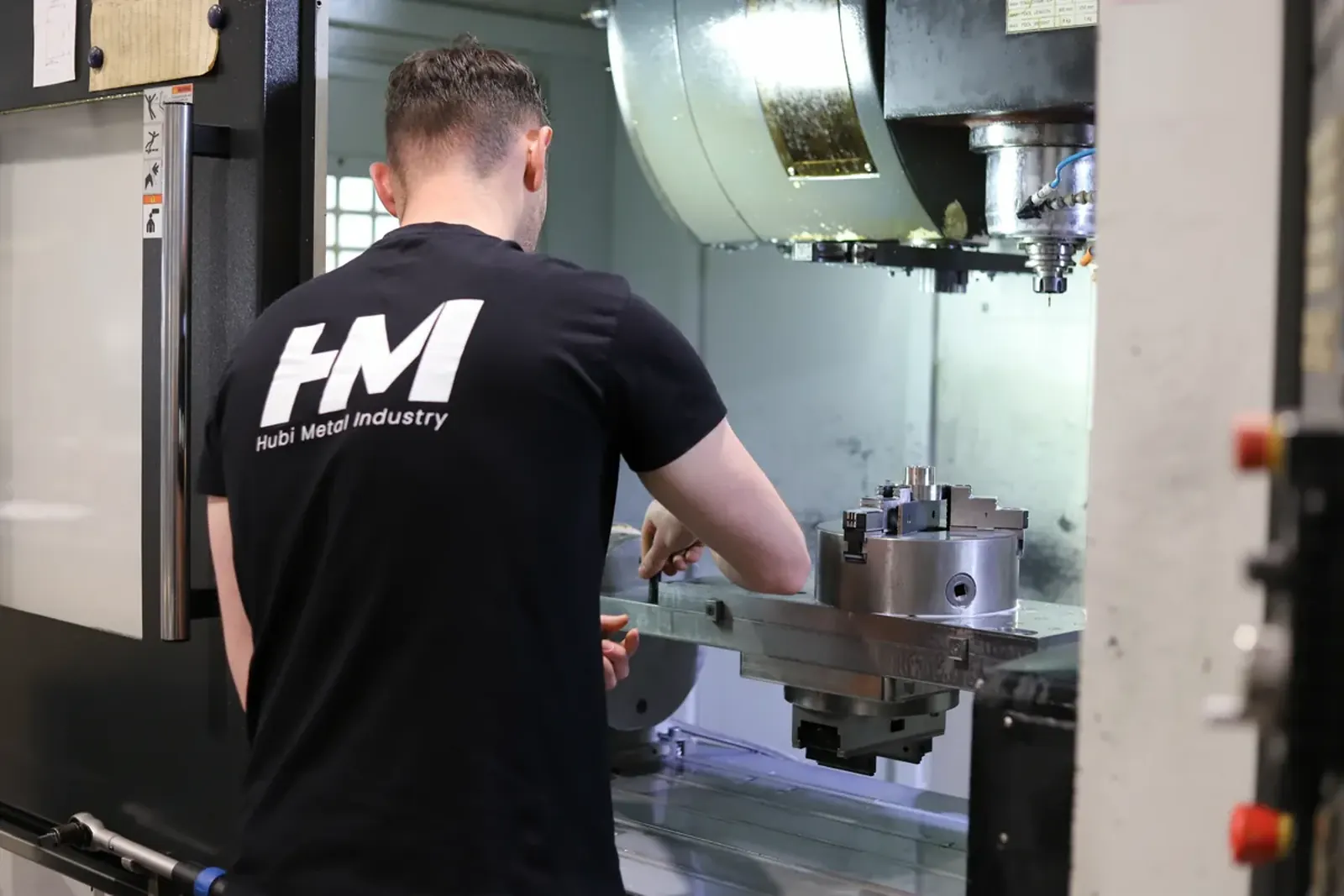

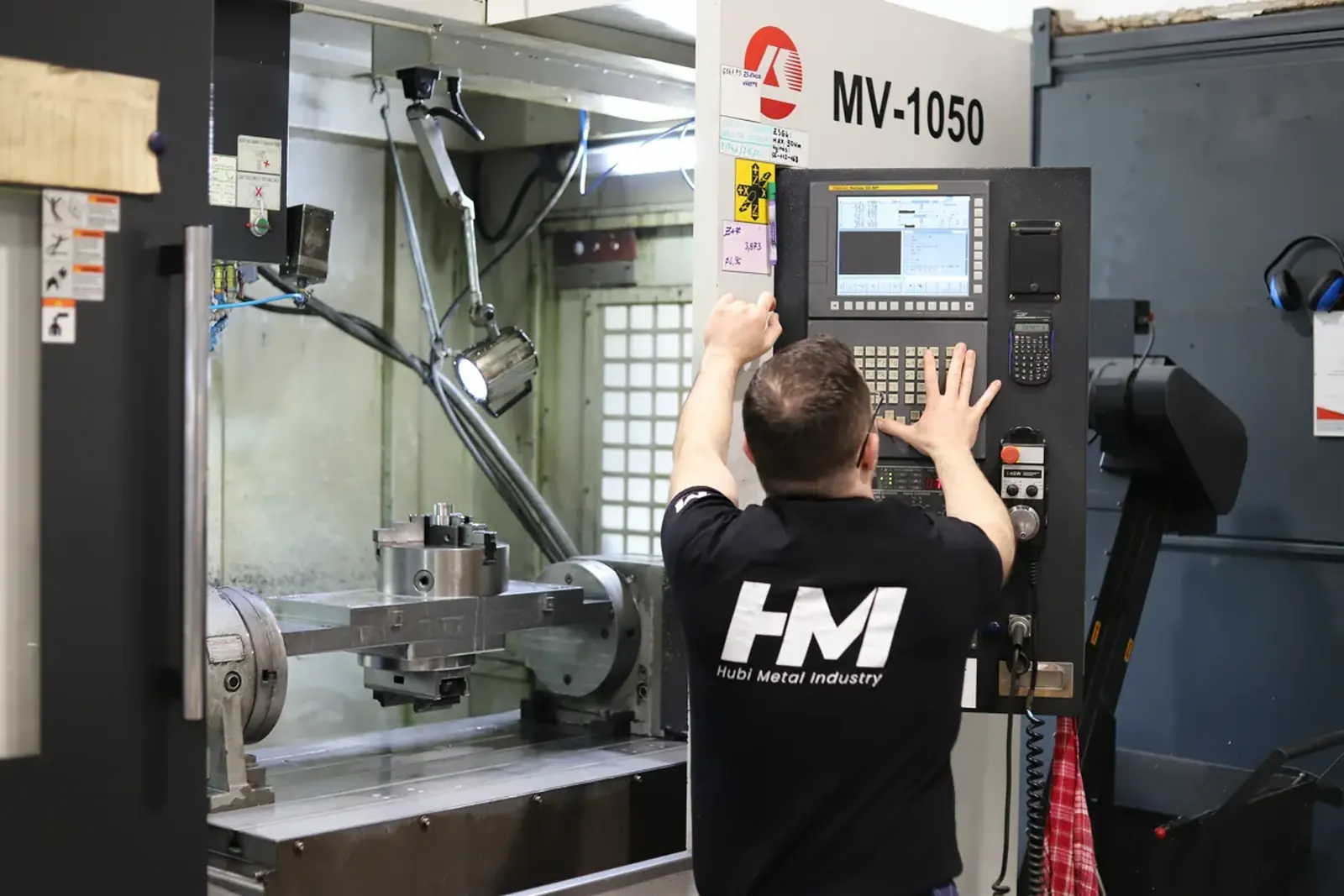

Függőleges megmunkálóközpontok
2 × LK Machinery MV-1050
Két azonos gép: az egyik 3 tengelyes, a másik 4. tengellyel (3+1). Prizmatikus alkatrészek, lemezek és készülékek nagyobb méretben — párhuzamosan két gépen.
- Darabszám
- 2 gép · 3 tengelyes + 3+1 tengelyes
- Munkatér
- X 1050 · Y 600 · Z 560 mm
- Asztal
- 1250 × 600 mm · 800 kg
- 4. tengely
- A tengely · Ø 255 mm forgóasztal (egyik gépen)
- Főorsó
- 12 000 1/min · 11 kW · BT40
- Szerszámtár
- 25 hely
- Vezérlés
- Fanuc 0i-MF
CNC esztergaközpont
Hyundai WIA L210LMA
Esztergálás hajtott szerszámokkal és C-tengellyel: fúrás, marás, menetkészítés is egy felfogásban.
- Munkadarab
- max. Ø 250 × 500 mm
- Főorsó
- 4 000 1/min · 11 kW
- Revolver
- 12 pozíció · VDI 40 · hajtott szerszámok
- C-tengely
- 360°
- Vezérlés
- Fanuc i-sorozat

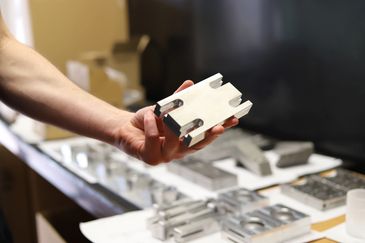

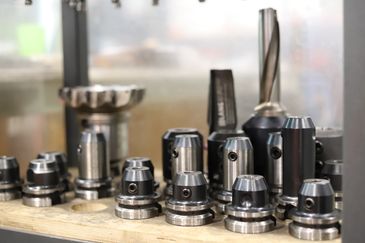

06Műhely
Munkáink és a műhely
Valós gépek, valós munka — a mindennapokból.
07Rólunk
Öt ember, egy felelős
2011 óta a szakmában, 2022 óta egy csapatban: a Hubi Metal Industry Kft. bólyi üzemében közel 400 m²-en forgácsolunk.
Három forgácsoló, egy műhelyvezető és egy projekt- és gépésztervező. Ekkora csapatban nincs hova elveszni egy projektnek: akivel az ajánlatot egyezteti, az kíséri végig az átadásig.
- Három forgácsoló — a gépek mellett, nem az irodában
- Műhelyvezető: ütemezés és minőség egy kézben
- Projekt- és gépésztervező: az első hívástól az átadásig
- Villamos szakág és telepítés állandó partnerekkel
08Gyakori kérdések
Amit ajánlatkérés előtt kérdezni szoktak
01Milyen formátumban küldjek rajzot?
STEP vagy natív Inventor/Fusion modell, illetve PDF-rajz tűrésekkel. Ha csak vázlat van, abból is tudunk koncepciót készíteni.
02Mekkora sorozatra érdemes ajánlatot kérni?
Egy darabtól néhány száz darabos sorozatig dolgozunk; a sorozatnagyság az ár és az átfutás fő tényezője, ezért az ajánlatban több mennyiségi sávot adunk.
03Mennyi az átfutás?
Egyszerű alkatrészre jellemzően 1–3 hét; gépészeti projektnél az ajánlat konkrét ütemtervet tartalmaz mérföldkövekkel és jóváhagyási pontokkal.
04A villamos részt is vállalják?
Igen, állandó partnereinkkel — egy szerződésben, egy projektvezetővel. A villamos tervezést, a szekrényépítést, a vezérlést és a helyszíni beüzemelést ők végzik, a koordináció és a felelősség nálunk marad.
05Vállalják a CE-dokumentációt?
Igen, házon belül. A hatókört az ajánlat előtt rögzítjük, a dokumentumcsomagot mi állítjuk össze.
06Dolgoznak külföldi partnerrel?
Igen, angol nyelvű dokumentációval; német nyelvű anyagot kérésre biztosítunk.
09Kapcsolat
Kérjen ajánlatot
Küldjön rajzot, STEP-fájlt vagy pár mondatot — napokon belül visszajelzünk.
